Weichdichtender Kugelhahn

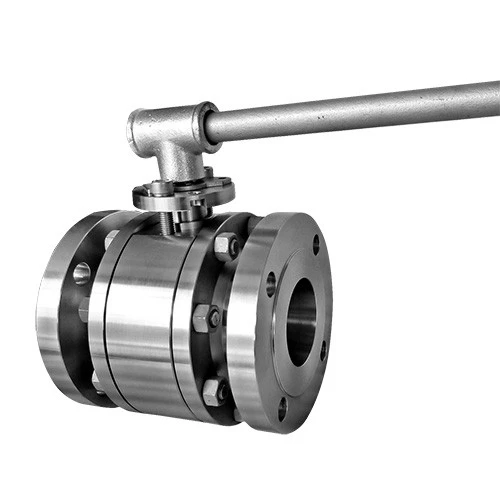

Weichdichtende Kugelhähne mit schwimmender Dichtung werden gemäß API 6D hergestellt. Das Ventil ist in einer geschmiedeten, verschraubten, zweiteiligen Konstruktion mit geteiltem Gehäuse und kleinem Durchmesser ausgeführt und für Betriebsbedingungen mit mittlerem/niedrigem Druck geeignet. Die Ventilsitze zeichnen sich durch ein einfaches Design aus und sind direkt in das Gehäuse eingesetzt.
Der Strömungsdruck stromaufwärts drückt die frei schwebende Kugel gegen den Ventilsitz stromabwärts. Die dadurch entstehende Kompression sorgt für eine perfekte, leckagefreie Abdichtungslösung.
Der Schaft ist oben mit der Kugel verbunden und ermöglicht das Öffnen und Schließen des Ventils mit einer Vierteldrehung.
Die Materialauswahl kann vollständig an die Projektspezifikationen des Kunden angepasst werden. Außerdem stehen mehrere einzigartige Funktionen zur Verfügung, die eine verbesserte technische Lösung bieten, die für aggressive Offshore-Umgebungen sowie korrosive und abrasive Flüssigkeiten geeignet ist.

VENTILDESIGN

Basierend auf API 6D

TEMPERATURBEREICH

-150 bis 662 Grad F (-101 bis 350 Grad)

GRÖSSE

NPS 1/2-6 (DN 15-150)

DRUCKRATE

ASME 150 - ASME 2500

ANGESICHT ZU ANGESICHT

Gemäß API 6D-Standard

ENDVERBINDUNGEN

RF, RTJ gemäß B16.5 und B16.47
SW, Muffenschweißung gemäß B16.11

Karosseriedesign

Geschmiedet/gegossen, zweiteilig verschraubt

SITZDESIGN

Weicher Sitz mit Panzerung auf Kugel und Sitz

MERKMALE

Sekundärdichtungen aus reinem Graphit
Antistatikgerät
Anti-Blow-Out-Schaft
Bidirektionale, dichte Absperrung
Schaftdichtung mit geringer flüchtiger Emission erhältlich
O-Ring/Lippendichtungen und Graphit-Konfiguration

OPERATOR

Anleitung: Schraubenschlüssel oder Zahnrad mit Vorhängeschloss

TESTS & ZERTIFIZIERUNGEN

Einhaltung der Inspektions- und Testvorschriften API 6D, ISO 5208 und API 598
Feuersicher und brandgeprüft nach API 6FA/607
SIL 3-Zertifizierung gemäß IEC61508
Flüchtige Emissionen gemäß ISO15848
Druckgeräterichtlinie 2014/68/EU

Warum heißt ein schwimmender Kugelhahn „schwimmend“?

Ein schwimmender Kugelhahn wird als „schwimmend“ bezeichnet, weil das Kugelelement im Hahn nicht fest in seiner Position sitzt, sondern zwischen zwei Sitzen „schwimmt“, die sich an den Einlass- und Auslassenden des Hahns befinden.

So funktioniert der Schwebemechanismus:

Keine Zapfenachse: Anders als bei einem Zapfenkugelhahn ist die Kugel bei einem schwimmenden Kugelhahn nicht auf einer Zapfenachse montiert. Dadurch kann sich die Kugel im Ventilkörper leicht bewegen, da sie auf den Druck der durch sie fließenden Flüssigkeit reagiert.

Druckunterstützte Abdichtung: Wenn das Ventil geschlossen ist, drückt der Flüssigkeitsdruck die Kugel gegen den nachgeschalteten Ventilsitz und erzeugt so eine Abdichtung. Diese druckunterstützte Abdichtung sorgt für einen dichten Verschluss und verringert den Bedarf an hohem Drehmoment zum Schließen des Ventils.

Schwebefunktion: Beim Öffnen oder Schließen des Ventils „schwebt“ die Kugel zwischen dem Einlass- und dem Auslasssitz. Die Kugel dreht sich bei ihrer Bewegung um ihre eigene Achse und ermöglicht so den Flüssigkeitsdurchfluss durch das Ventil oder blockiert es vollständig.

Sitzeinstellung: Das schwimmende Design ermöglicht auch eine leichte Einstellung der Kugel im Ventilkörper. Dies kann dazu beitragen, den Verschleiß der Sitze oder leichte Fehlausrichtungen auszugleichen und so langfristig eine gute Abdichtung aufrechtzuerhalten.

Zusammenfassend bezieht sich der Begriff „schwebend“ auf die Fähigkeit der Kugel, sich im Ventilkörper leicht zu bewegen, wenn sie auf Flüssigkeitsdruck reagiert und sich dreht, um den Durchfluss zu steuern, anstatt fest in ihrer Position zu verharren.
