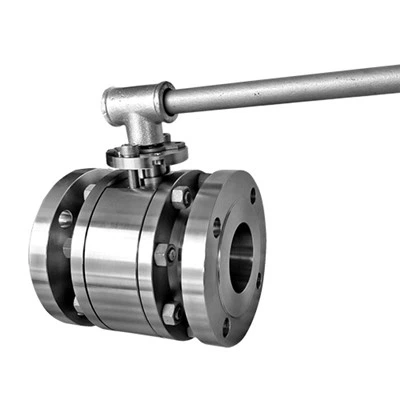

Kleines schwimmendes Kugelventil

Kleine Kugelhähne mit schwimmendem Kugelkopf werden gemäß API 6D hergestellt. Das Ventil ist in einer geschmiedeten, verschraubten, zweiteiligen Konstruktion mit geteiltem Gehäuse und kleinem Durchmesser ausgeführt und für Betriebsbedingungen mit mittlerem/niedrigem Druck geeignet. Die Ventilsitze zeichnen sich durch ein einfaches Design aus und sind direkt in das Gehäuse eingesetzt.
Der Strömungsdruck stromaufwärts drückt die frei schwebende Kugel gegen den Ventilsitz stromabwärts. Die dadurch entstehende Kompression sorgt für eine perfekte, leckagefreie Abdichtungslösung.
Der Schaft ist oben mit der Kugel verbunden und ermöglicht das Öffnen und Schließen des Ventils mit einer Vierteldrehung.
Die Materialauswahl kann vollständig an die Projektspezifikationen des Kunden angepasst werden. Außerdem stehen mehrere einzigartige Funktionen zur Verfügung, die eine verbesserte technische Lösung bieten, die für aggressive Offshore-Umgebungen sowie korrosive und abrasive Flüssigkeiten geeignet ist.

VENTILDESIGN

Basierend auf API 6D

TEMPERATURBEREICH

-150 bis 662 Grad F (-101 bis 350 Grad)

GRÖSSE

NPS 1/2-6 (DN 15-150)

DRUCKRATE

ASME 150 - ASME 2500

ANGESICHT ZU ANGESICHT

Gemäß API 6D-Standard

ENDVERBINDUNGEN

RF, RTJ gemäß B16.5 und B16.47
SW, Muffenschweißung gemäß B16.11

Karosseriedesign

Geschmiedet/gegossen, zweiteilig verschraubt

SITZDESIGN

Weich- oder Metallsitz mit Hartbeschichtung auf Kugel und Sitz

MERKMALE

Sekundärdichtungen aus reinem Graphit
Antistatikgerät
Anti-Blow-Out-Schaft
Bidirektionale, dichte Absperrung
Schaftdichtung mit geringer flüchtiger Emission erhältlich
O-Ring/Lippendichtungen und Graphit-Konfiguration

OPERATOR

Anleitung: Schraubenschlüssel oder Zahnrad mit Vorhängeschloss

TESTS & ZERTIFIZIERUNGEN

Einhaltung der Inspektions- und Testvorschriften API 6D, ISO 5208 und API 598
Feuersicher und brandgeprüft nach API 6FA/607
SIL 3-Zertifizierung gemäß IEC61508
Flüchtige Emissionen gemäß ISO15848
Druckgeräterichtlinie 2014/68/EU
