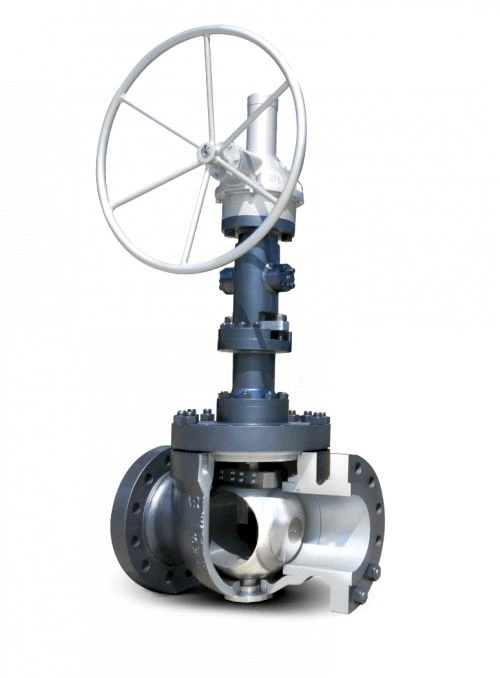

Orbit-Kugelhahn

Das Orbit-Kugelventil zeichnet sich durch sein einzigartiges Design aus, insbesondere durch den reibungslosen Öffnungsvorgang und das leckagefreie Ausschalten. Die Leistung ist besonders für spezielle Anforderungen verschiedener extrem rauer Arbeitsbedingungen geeignet. Die Ganzmetallstruktur ist feuerfest und kann an niedrige Temperaturen zwischen -196 Grad oder (-320 Grad F) und hohe Temperaturen bis zu 600 Grad oder (1112 Grad F) angepasst werden. Außerdem kann es an die Anforderungen an die Bedingungen für Verunreinigungsmedien (einschließlich Sand, Kurzfasern) angepasst werden. Besonders hervorzuheben ist, dass wir beim Design vollständig den Standardanforderungen der American Association of Corrosion Factory NACE entsprechen und die Materialauswahl den Anforderungen an die Spannungsrissbeständigkeit in sulfidischer Umgebung entspricht.

VENTILDESIGN

Basierend auf API 6D, API 600, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

TEMPERATURBEREICH

-320 bis 1112 Grad F (-196 bis 600 Grad)

GRÖSSE

NPS 2-24 (DN 2-600)

DRUCKRATE

ASME 150 - ASME 2500

ANGESICHT ZU ANGESICHT

Gemäß API 6D-Standard

ENDVERBINDUNGEN

RF, RTJ gemäß B16.5 und B16.47
BW, Stumpfschweißung gemäß B16.25

MATERIALIEN:

Kohlenstoffstahl, Edelstahl, Niedrigtemperatur-Kohlenstoffstahl, Duplex, Superduplex, Inconel

Karosseriedesign

Aus einem Stück geschmiedet oder gegossen

SITZDESIGN

Einsitziges Design

Der einzelne, stationäre Sitz im Ventil dichtet in beide Richtungen ab und vermeidet die Probleme des eingeschlossenen Drucks zwischen den Dichtungen.

Schaftabdichtung:

Kein Reiben zwischen den Dichtflächen

Seine einzigartige Struktur aus Schaft und Ventilsitz verhindert Reibung beim Öffnen und Schließen des Ventils, was die Lebensdauer des Ventils verlängern und die Abdichtung zuverlässiger machen kann.

Selbstreinigungsfunktion für Kugel und Sitz

Das Design der Medienöffnung entlang der 360-Grad-Richtung der Kugel und der Ventilsitzoberfläche verfügt über eine Selbstreinigungsfunktion.

OPERATOR

Handrad, Getriebe oder Stellantrieb mit Stellungsanzeige und Feststellvorrichtung

TESTS & ZERTIFIZIERUNGEN

Einhaltung der Inspektions- und Testvorschriften API 6D, ISO 5208 und API 598
Feuersicher und brandgeprüft nach API 607
SIL 3-Zertifizierung gemäß IEC61508
Flüchtige Emissionen gemäß ISO15848
Druckgeräterichtlinie 2014/68/EU
