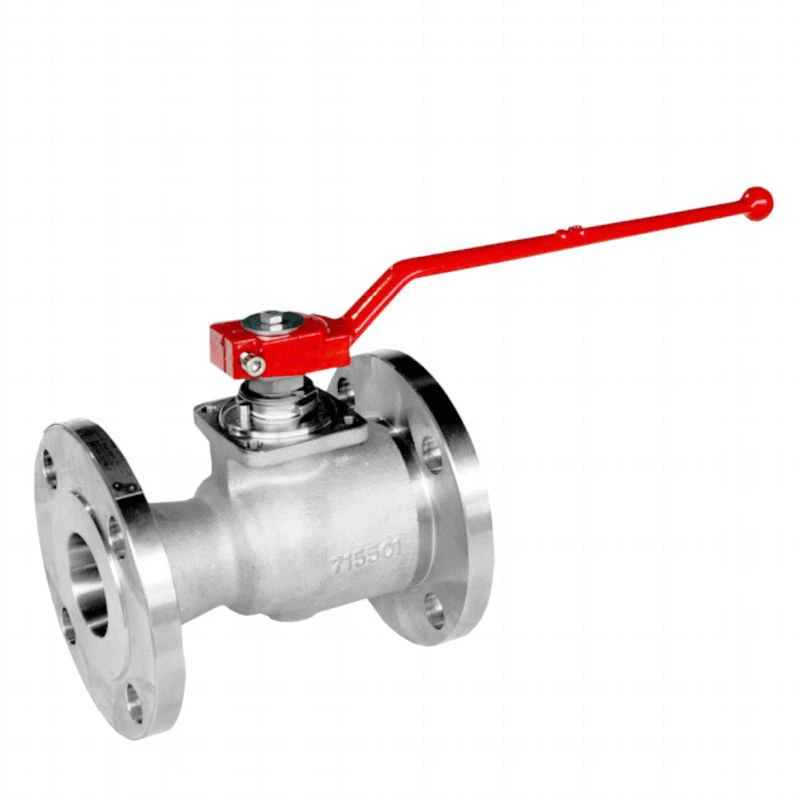

RTJ-Kugelhahn

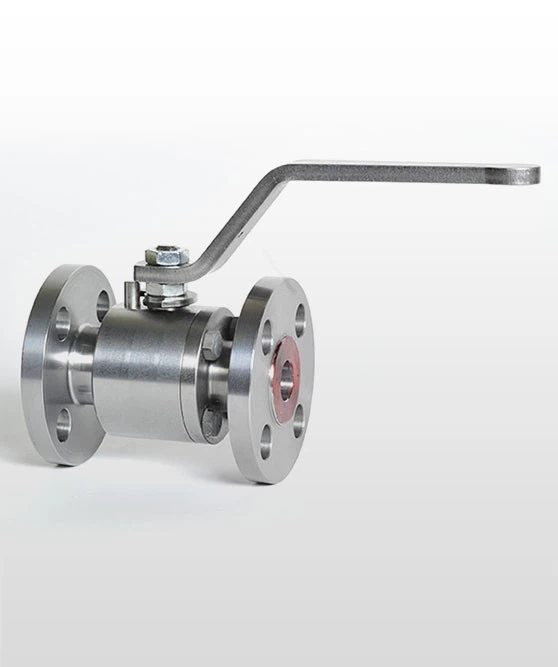

RTJ-Kugelhähne mit schwimmendem Kugelgelenk werden gemäß API 6D hergestellt. Das Ventil ist in einer geschmiedeten, verschraubten, zweiteiligen Konstruktion mit geteiltem Gehäuse und kleinem Durchmesser ausgeführt und für Betriebsbedingungen mit mittlerem/niedrigem Druck geeignet. Die Ventilsitze zeichnen sich durch ein einfaches Design aus und sind direkt in das Gehäuse eingesetzt.
Der Strömungsdruck stromaufwärts drückt die frei schwebende Kugel gegen den Ventilsitz stromabwärts. Die dadurch entstehende Kompression sorgt für eine perfekte, leckagefreie Abdichtungslösung.
Der Schaft ist oben mit der Kugel verbunden und ermöglicht das Öffnen und Schließen des Ventils mit einer Vierteldrehung.
Die Materialauswahl kann vollständig an die Projektspezifikationen des Kunden angepasst werden. Außerdem stehen mehrere einzigartige Funktionen zur Verfügung, die eine verbesserte technische Lösung bieten, die für aggressive Offshore-Umgebungen sowie korrosive und abrasive Flüssigkeiten geeignet ist.

VENTILDESIGN

Basierend auf API 6D

TEMPERATURBEREICH

-150 bis 662 Grad F (-101 bis 350 Grad)

GRÖSSE

NPS 1/2-6 (DN 15-150)

DRUCKRATE

ASME 150 - ASME 2500

ANGESICHT ZU ANGESICHT

Gemäß API 6D-Standard

ENDVERBINDUNGEN

RTJ gemäß B16.5 und B16.47

Karosseriedesign

Geschmiedet/gegossen, zweiteilig verschraubt

SITZDESIGN

Weich- oder Metallsitz mit Hartbeschichtung auf Kugel und Sitz

MERKMALE

Sekundärdichtungen aus reinem Graphit
Antistatikgerät
Anti-Blow-Out-Schaft
Bidirektionale, dichte Absperrung
Schaftdichtung mit geringer flüchtiger Emission erhältlich
O-Ring/Lippendichtungen und Graphit-Konfiguration

OPERATOR

Anleitung: Schraubenschlüssel oder Zahnrad mit Vorhängeschloss

TESTS & ZERTIFIZIERUNGEN

Einhaltung der Inspektions- und Testvorschriften API 6D, ISO 5208 und API 598
Feuersicher und brandgeprüft nach API 6FA/607
SIL 3-Zertifizierung gemäß IEC61508
Flüchtige Emissionen gemäß ISO15848
Druckgeräterichtlinie 2014/68/EU

Was sind die spezifischen Anwendungen von schwimmenden Kugelhähnen in der petrochemischen Industrie?

In der petrochemischen Industrie umfassen die spezifischen Anwendungen von schwimmenden Kugelhähnen die folgenden Aspekte:

Kontrollieren Sie den Durchfluss und Druck von Ölquellen:

Schwimmende Kugelhähne werden im Bereich der Ölförderung häufig eingesetzt, um den Durchfluss und den Druck von Ölquellen zu steuern. Durch Einstellen des Öffnungsgrads des Kugelhahns können die Ölproduktion und der Druck der Ölquelle genau gesteuert und die Stabilität und Sicherheit der Ölfeldproduktion verbessert werden.

Verbessern Sie die Stabilität chemischer Reaktionen:

In der chemischen Industrie werden schwimmende Kugelhähne verwendet, um den Durchfluss und Druck verschiedener Chemikalien zu steuern. Da der chemische Produktionsprozess verschiedene komplexe chemische Reaktionen umfasst, müssen Durchfluss und Druck verschiedener Rohstoffe und Zwischenprodukte streng kontrolliert werden. Schwimmende Kugelhähne können die Stabilität dieser Parameter gewährleisten und so die Stabilität und Effizienz chemischer Reaktionen verbessern.

Geräte und Lagertanks schützen:

Chemische Geräte und Lagertanks unterliegen häufig besonderen Umgebungsbedingungen wie hohen Temperaturen, hohem Druck, Korrosivität, Entflammbarkeit und Explosionsgefahr. Der Einsatz von schwimmenden Kugelhähnen kann den normalen Betrieb von Geräten und Lagertanks sicherstellen und Geräteausfälle, Brüche und Schäden aufgrund von Rohrleitungsüberlauf, übermäßigem Druck und anderen Gründen vermeiden.

Vermeidung von übermäßigem Leitungsdruck:

Während des chemischen Produktionsprozesses kann das von Kesseln, Reaktoren und anderen Geräten erzeugte Gas mit hoher Temperatur und hohem Druck leicht zu übermäßigem Rohrleitungsdruck führen, was Sicherheitsrisiken für die Produktion mit sich bringt. Die Funktion des schwimmenden Kugelhahns besteht darin, den Einlass- und Auslassventilbereich automatisch anzupassen, um die Durchflussrate und den Druckunterschied zu verringern und so den Zweck der Steuerung des Rohrleitungsdrucks zu erreichen.

Verhindern Sie das Austreten von Chemikalien:

Wenn bei der Herstellung, dem Transport und der Lagerung von Chemikalien keine wirksamen Kontrollmaßnahmen ergriffen werden, kommt es häufig zu Leckageunfällen, die Sicherheitsunfälle und Umweltverschmutzung verursachen. Der schwimmende Kugelhahn kann den Chemikalienfluss wirksam kontrollieren und das Leckagerisiko durch eine zuverlässige Dichtungsstruktur und die Funktion zur Verhinderung von Rückfluss verringern.

Verbessern Sie die Produktionseffizienz:

Die schnellen und genauen Steuereigenschaften des schwimmenden Kugelhahns machen den Prozess stabiler, verringern die Betriebsbelastung der Arbeiter und verbessern die Produktionseffizienz. Gleichzeitig gewährleisten seine präzisen Steuer- und Einstellmöglichkeiten die Stabilität des Anteils und der Durchflussrate des flüssigen Mediums im Produktionsprozess und verbessern so die Produktqualität.

Zusammenfassend lässt sich sagen, dass schwimmende Kugelhähne in der petrochemischen Industrie weit verbreitet und wichtig sind. Sie gewährleisten nicht nur die Stabilität und Sicherheit des Produktionsprozesses, sondern verbessern auch die Produktionseffizienz und Produktqualität.
