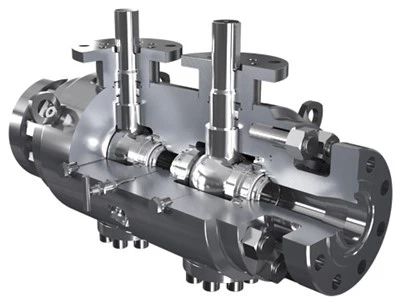

API 6A Doppelblock- und Entlüftungskugelhahn

Das API 6A Double Block&Bleed-Kugelventil wird nach dem API 6A-Standard hergestellt, einer Spezifikation, die vom American Petroleum Institute für Bohr- und Bohrlochkopfausrüstung in der Öl- und Gasindustrie entwickelt wurde. Das Ventil kombiniert die Funktion „Double Block and Bleed“, die im geschlossenen Zustand den Druck an beiden Enden des Ventils (stromaufwärts und stromabwärts) gleichzeitig abdichten und den Druck im Hohlraum zwischen dem Ventilsitz durch die Entlüftung abbauen kann Schnittstelle, um den sicheren Betrieb des Ventils zu gewährleisten.

VENTILDESIGN

API 6A

TEMPERATURBEREICH

-58 bis 392 Grad F (-50 bis 200 Grad)

GRÖSSE

NPS 1-12 (DN 25-300})

DRUCKBEWERTUNG

ASME 150 - ASME 2500

Von Angesicht zu Angesicht

Gemäß API 6D-Standard

ENDVERBINDUNGEN

RF, RTJ gemäß B16.5 und B16.47
BW, stumpfgeschweißt gemäß B16.25
SW, muffengeschweißt gemäß B16.11

MATERIALIEN

Niedrigtemperatur- und niedriglegierter Kohlenstoffstahl

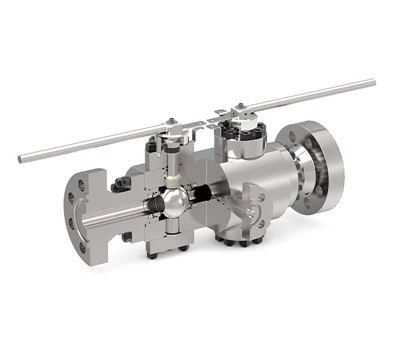

Edelstahl, Duplex und Super Duplex

Nickellegierungen, Titan

KÖRPERDESIGN

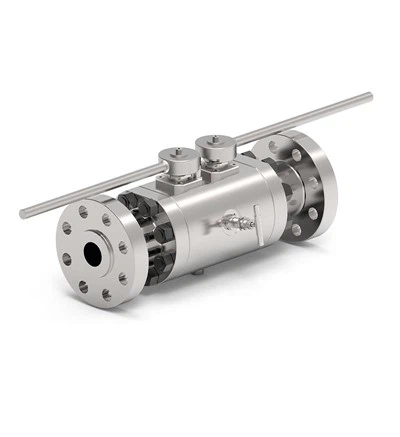

Zweiteilig und dreiteilig geschmiedet und gussverschraubt

SITZDESIGN

Weich- oder Metallsitz mit Hartbelag auf Kugel und Sitzen
Doppelkolbensitze
Kombisitze

MERKMALE

Double-Block-and-Bleed-Design (DBB)
Sekundärdichtungen aus reinem Graphit
Antistatisches Gerät
Anti-Blow-Out-Vorbau
Notfall-Dichtungsinjektion an Sitzen und Vorbau möglich
Schaftpackung mit geringer diffuser Emission verfügbar
O-Ring-/Lippendichtungen und Graphitkonfiguration
CRA-Auflage auf allen dynamischen Dichtungsbereichen oder auf allen medienberührenden Teilen verfügbar
Verlängerte Motorhaube für niedrige und hohe Temperaturen erhältlich

OPERATOR

Manuell: Schraubenschlüssel oder Zahnrad mit Vorhängeschloss
Betätigung: pneumatisch/hydraulisch/elektrisch

PRÜFUNGEN & ZERTIFIZIERUNGEN

Einhaltung der Inspektionen und Tests nach API 6A, ISO 5208 und API 598
Feuersicher und feuergeprüft gemäß API 607
SIL 3-Zertifizierung gemäß IEC61508
Flüchtige Emission gemäß ISO15848
PED 2014/68/UE
