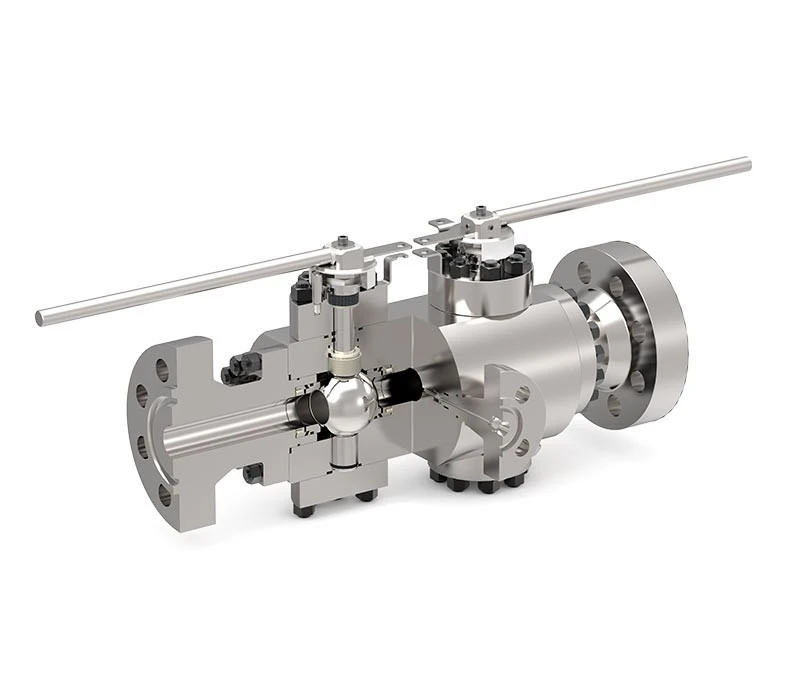

Doppeltwirkendes Kugelventil mit doppelter Blockierung und Entlüftung

Das „Double Block and Bleed Isolation-Prinzip“ erfordert die Verwendung von zwei Inline-Isolationsventilen zusammen mit einem Entlüftungsventil. Dieser Aufbau wird verwendet, um zwischen den beiden Verschlusselementen eingeschlossene Flüssigkeit abzulassen oder zu entlüften und so die sichere Isolierung der nachgeschalteten Rohrleitungen zu gewährleisten. Alternativ kann diese Funktionalität durch die Verwendung eines einzelnen Ventils erreicht werden, das mit einer Entlüftungsöffnung zwischen seinen Obturatoren ausgestattet ist.

VENTILDESIGN

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

TEMPERATURBEREICH

-58 bis 392 Grad F (-50 bis 200 Grad)

GRÖSSE

NPS 1-12 (DN 25-300)

DRUCKBEWERTUNG

ASME 150 - ASME 2500

Von Angesicht zu Angesicht

Gemäß API 6D-Standard

ENDVERBINDUNGEN

RF, RTJ gemäß B16.5 und B16.47
BW, stumpfgeschweißt gemäß B16.25
SW, muffengeschweißt gemäß B16.11

MATERIALIEN

Niedrigtemperatur- und niedriglegierter Kohlenstoffstahl

Edelstahl, Duplex und Super Duplex

Nickellegierungen, Titan

KÖRPERDESIGN

Geschmiedet und gussverschraubt, zweiteilig und dreiteilig

SITZDESIGN

Weich- oder Metallsitz mit harter Beschichtung auf Kugel und Sitzen
Doppelkolbensitze
Kombisitze

MERKMALE

Double-Block-and-Bleed-Design (DBB)
Sekundärdichtungen aus reinem Graphit
Antistatisches Gerät
Anti-Blow-Out-Vorbau
Notfall-Dichtungsinjektion an Sitzen und Vorbau möglich
Schaftpackung mit geringer diffuser Emission verfügbar
O-Ring-/Lippendichtungen und Graphitkonfiguration
CRA-Auflage auf allen dynamischen Dichtungsbereichen oder auf allen medienberührenden Teilen verfügbar
Verlängerte Motorhaube für niedrige und hohe Temperaturen erhältlich

OPERATOR

Manuell: Schraubenschlüssel oder Zahnrad mit Vorhängeschloss
Betätigung: pneumatisch/hydraulisch/elektrisch

PRÜFUNGEN & ZERTIFIZIERUNGEN

Einhaltung der Inspektionen und Tests nach API 6D, ISO 5208 und API 598
Feuersicher und feuergeprüft gemäß API 607
SIL 3-Zertifizierung gemäß IEC61508
Flüchtige Emission gemäß ISO15848
PED 2014/68/UE

HAUPTANWENDUNGEN

•Offshore-Öl- und Gasförderung
•Gas- und Ölterminals
•Chemie und Petrochemie
•Verfeinerung
•Fiskalische Herstellung von Messgestellen
•LNG-Gastanker
•Auftragnehmer in der Prozess-/Energieindustrie

VORTEILE

•Platz- und Gewichtsersparnis
•Kosteneinsparung (Produkt & Installation)
•Minimierte Leckpfade
•Erhöhte strukturelle Integrität der Leitung
•ESDV+MOV- oder ESDV+XV-Konfigurationen
•Erhöhte Zuverlässigkeit des Systems
