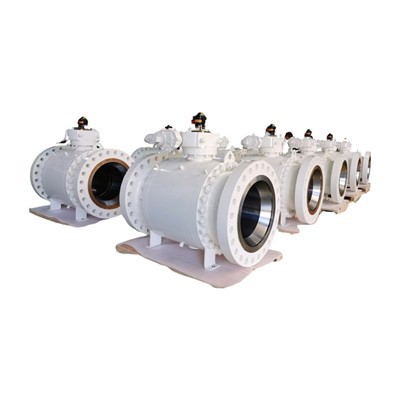

3-teiliger Kugelhahn mit Flanschzapfen

Der dreiteilige Kugelhahn mit Flanschzapfen zeichnet sich durch eine robuste Struktur aus, die den Hauptventilkörper, zwei sekundäre Ventilkörper (oder Flansche), eine Kugel, Sitze, einen Schaft und andere wichtige Komponenten integriert. Durch die Verschraubung des Hauptventilkörpers mit den beiden Nebenventilkörpern entsteht eine vollständige und sichere Ventilkörperstruktur. Dieses innovative Design erleichtert nicht nur die Installation und Wartung, sondern verbessert auch die Druck- und Temperaturtoleranz des Ventils.

Hier sind die wichtigsten Highlights dieses Ventils:

Kompaktes Design: Die dreiteilige Konfiguration ermöglicht eine kompaktere Gesamtstruktur und eignet sich daher ideal für Anwendungen mit begrenzten Platzverhältnissen.

Einfache Wartung: Dank seines modularen Aufbaus kann das Ventil problemlos in mehrere Teile zerlegt werden, was die Wartungs- und Teileaustauschprozesse erheblich vereinfacht und letztendlich die Wartungskosten senkt.

Außergewöhnliche Dichtungsleistung: Das Doppelsitzdesign gewährleistet zwei Dichtflächen zwischen der Kugel und den Sitzen und sorgt so für eine hervorragende Abdichtung in Umgebungen mit hohem Druck, hoher Temperatur und Korrosion.

Hohe Durchflusskapazität: Der Durchflussweg der Kugel über den gesamten Durchmesser minimiert den Flüssigkeitswiderstand, erhöht die Durchflusskapazität des Ventils und sorgt für eine effiziente Flüssigkeitshandhabung.

Vielseitige Anwendungen: Dieses Ventil eignet sich für eine Vielzahl von Medien, darunter Wasser, Öl, Gas und bestimmte korrosive Flüssigkeiten, und findet in Branchen wie Erdöl, Chemie, Energieerzeugung und Metallurgie breite Anwendung.

VENTILDESIGN

Basierend auf API 6D und Kundenanforderungen

TEMPERATURBEREICH

-150 bis 662 Grad F (-101 bis 350 Grad)

GRÖSSE

NPS 1-56 (DN 25-1400)

DRUCKBEWERTUNG

ASME 150 - ASME 2500

Von Angesicht zu Angesicht

Gemäß API 6D-Standard

ENDVERBINDUNGEN

FLANSCH

MATERIALIEN:

Kohlenstoffstahl

Edelstahl

Kohlenstoffstahl mit niedriger Temperatur

Duplex, Super Duplex, Inconel

KÖRPERDESIGN

Dreiteilig geschmiedet und gussverschraubt

SITZDESIGN

Weich- oder Metallsitz mit Hartbelag auf Kugel und Sitzen
Doppelkolbensitze
Kombisitze

MERKMALE

Double-Block-and-Bleed-Design (DBB)
Sekundärdichtungen aus reinem Graphit
Antistatisches Gerät
Anti-Blow-Out-Vorbau
Notfall-Dichtungsinjektion an Sitzen und Vorbau möglich
Schaftpackung mit geringer diffuser Emission verfügbar
O-Ring-/Lippendichtungen und Graphitkonfiguration
CRA-Auflage auf allen dynamischen Dichtungsbereichen oder auf allen medienberührenden Teilen verfügbar
Verlängerte Motorhaube für niedrige und hohe Temperaturen erhältlich

OPERATOR

Manuell: Schraubenschlüssel oder Zahnrad mit Vorhängeschloss
Betätigung: pneumatisch/hydraulisch/elektrisch

PRÜFUNGEN & ZERTIFIZIERUNGEN

Einhaltung der Inspektionen und Tests nach API 6D, ISO 5208 und API 598
Feuersicher und feuergeprüft gemäß API 607
SIL 3-Zertifizierung gemäß IEC61508
Flüchtige Emission gemäß ISO15848
PED 2014/68/UE
