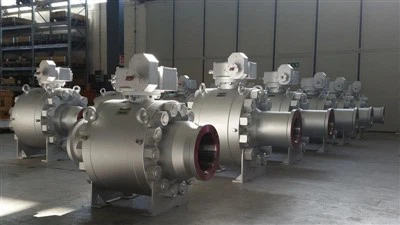

Zapfen-Hochdruck-Kugelhahn

Wir bieten eine große Auswahl an zwei- oder dreiteiligen geschmiedeten Kugelhähnen mit verschraubtem Körper und Zapfenmontage. Zwei unabhängige Sitze bieten eine einfache bidirektionale Abdichtung, um ein Höchstmaß an Dichtheit und Zuverlässigkeit unter hohen Druck- und Temperaturbedingungen in kritischen Isolationsanwendungen zu gewährleisten. Hochdruck-Kompaktkugelhähne haben die gleiche Zuverlässigkeit und Qualität wie herkömmliche API-Ventile, bieten jedoch aufgrund des in die Ventilverschlüsse integrierten kompakten Flanschdesigns erhebliche Platz- und Gewichtseinsparungen. Kompakte Schweißhalsflansche, die die Rohrleitung mit dem Ventil verbinden, sorgen für weitere Platzeinsparungen. Unser Design und die Auswahl der Materialien sind vollständig anpassbar, um die Projektspezifikationen des Kunden zu erfüllen.

VENTILDESIGN

Basierend auf API 6D und Kundenanforderungen

TEMPERATURBEREICH

-150 bis 428 Grad F (-101 bis 220 Grad)

GRÖSSE

NPS 2 -24 (DN 50-600)

DRUCKRATE

ASME 900 - ASME 2500

ANGESICHT ZU ANGESICHT

Gemäß API 6D

ENDVERBINDUNGEN

Norsok L005 Kompaktflansch
Freudenberg/ Grayloc Kompaktflansch

Karosseriedesign

Geschmiedete, verschraubte zweiteilige und dreiteilige

SITZDESIGN

Weich- oder Metallsitz mit harter Beschichtung auf Kugel und Sitz
Doppelte Kolbensitze
Kombinationssitze

MERKMALE

Doppelblock- und Entlüftungsdesign (DBB)
Sekundärdichtungen aus reinem Graphit
Antistatikgerät
Anti-Blowout-Schaft
Lippendichtungskonfiguration
Notfall-Dichtmitteleinspritzung an Sitzen und Schaft möglich
Schaftdichtung mit geringer flüchtiger Emission erhältlich
CRA-Overlay auf allen dynamischen Dichtflächen oder auf allen medienberührten Teilen erhältlich
Kompaktes und leichtes Design
Leichtere Rohrschweißflansche mit kleineren Abmessungen bieten 80 % Gewichtseinsparung

OPERATOR

Anleitung: Schraubenschlüssel oder Zahnrad mit Vorhängeschloss

Betätigung: Pneumatisch/Hydraulisch/Elektrisch

TESTS & ZERTIFIZIERUNGEN

Einhaltung der Inspektions- und Testvorschriften API 6D, ISO 5208 und API 598
Feuersicher und brandgeprüft nach API 607
SIL 3-Zertifizierung gemäß IEC61508
Flüchtige Emissionen gemäß ISO15848
Druckgeräterichtlinie 2014/68/EU
